RT1280系列采集協轉器

一、產品簡介

RT1280設備（圖1）是一款支持網絡行為審計系統、網絡內容審計系統和入侵檢測系統的高速流量預處理平臺，實現100G以太網、40G POS（OC768）、10G POS/LAN/WAN的流量采集、多元組過濾、內容深度檢測、交換和分流。RT1280采用ATCA-NTW1280機箱，機箱從左至右分別為1-14號槽，采用前后對插形式，符合ATCA規范的單板均能插入機箱使用。

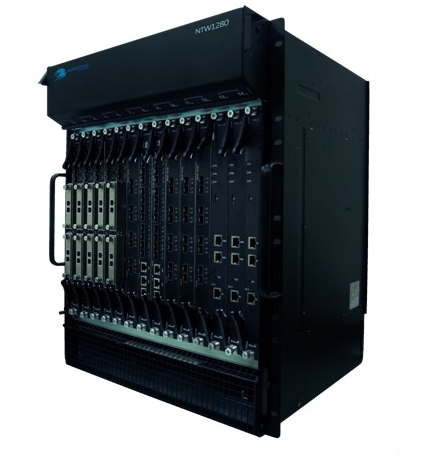

圖1 RT1280設備

Skipper 2.0是RT1280/RT640/RT200系列流量預處理平臺的用戶操作接口，Skipper由CLI（Command Line Interface，命令行接口）和RCP（Remote Control Protocol，遠程控制協議）API組成。

如圖2所示，RT1280設備的處理流程為：流量接收→數據提取→多元組過濾→交換分配→高速交換（交換控制卡）→IP-ID表→MAC查表→輸出QoS控制（10G線卡）→數據成幀→流量輸出。在進行DPI時，通過高速交換進入流管理和特征匹配過程，然后再通過高速交換執行輸出。


圖2 RT1280處理流程
二、特性
  • 系統交換容量1.28T；
  • 支持包括10G以太網、10G POS、40G以太網、40G POS和100G以太網等多種速率的線卡；
  • 單機箱100G以太網最大輸入能力為2.4T（共12對100G以太網鏈路）；
  • 單機箱40G POS最大輸入能力為960G（共12對40G POS鏈路）；
  • 單機箱10G POS/WAN/LAN最大輸入能力1.92T（共96對萬兆鏈路）；
  • 支持采用標準ATCA架構的各種多核處理卡和線卡；
  • 每個線卡連接背板的速率為80Gbps（2個40Gbps）；
  • 雙交換板構造（Dual-Star）；
  • 包含12個線卡槽位，2個交換槽位；
  • 支持雙電源（220V交流和48V直流）；
  • 支持IPMI管理。
三、規格
  • 尺寸：485mm（W）X575mm（H）X465mm（D）
  • 槽位：14個槽位，包含12個線卡（多核處理卡）槽位、2個交換板槽位
  • 輸入電壓：220V AC或48V DC (雙冗余備份)
  • 最大功率 ：3000W
  • 儲藏溫度： -20℃-75℃
  • 工作溫度：0℃到40℃
  • 工作濕度：5%-85% (非冷凝)
  • 存儲濕度：0%-85% (非冷凝)
