TS9700系列分流器

一、產品簡介

戎騰網絡基于運營商核心樞紐機房、 IDC（Internet DataCenter）以及大數據等對高密度100G鏈路匯聚分流的迫切需求，采用高可靠性 ATCA 100G標準架構和全新的軟、硬件架構設計開發了面向100GE、10GE高密度匯聚分流的TS9700系列分流器。

TS9700基于ATCA 100G 標準架構，包括TS9704、TS9707、TS9714三種型號，分別提供4槽位業務板、7槽位業務板和14槽位業務板。TS9700采用了全新的網絡處理器+交換芯片架構，最大處理容量12.4T，支持IP層掩碼/非掩碼五元組規則、MAC層掩碼/非掩碼規則、HTTP特征碼規則、端口聚合、復制與同源同宿分流、Netflow等功能，可以滿足運營商、IDC機房、網絡可視化、入侵檢測、廣告精準投放等多方面的高密度匯聚分流需求。

TS9700采用創新的交換控制板作為輸入，其SC3200前面板支持10個100G QSFP28接口，后接RTM可擴展支持9個100G QSFP+接口，每個TS97-CNT32同樣通過前后對插的形式支持48個10G SFP+接口的輸入輸出。使得整體系統最大480個10G接入和76個100G接入。

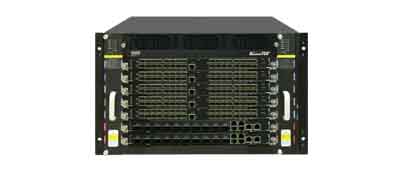

TS9707系統
二、主要技術參數

TS9700不同型號設備差異如表所示：


支持功能 TS9704 TS9707 TS9714
交換能力 3.2T 6.4T 12.8T
控制交換板（SC3200，可作為數據處理板使用） 1塊 2塊 4塊
數據處理板（TS97-CNT32） 3塊 5塊 10塊
最大10GE接入能力 144纖 240纖 480纖
最大40GE接入能力 19纖 38纖 76纖
最大100GE接入能力 19纖 38纖 76纖
主控熱備能力 單主控 支持
MAC層掩碼與非掩碼規則 16K 28K 56K
掩碼與非掩碼IPv4五元組規則 16K 28K 56K
掩碼與非掩碼IPv6五元組規則 8K 14K 28K
HTTP特征碼規則 16K 28K 56K
復合規則（五元組規則與特征碼規則復合） 支持 支持 支持
MAC層輸出方向規則（掩碼/非掩碼規則） 4K 7K 14K
IPv4輸出方向規則（掩碼/非掩碼規則） 4K 7K 14K
IPv6輸出方向規則（掩碼/非掩碼規則） 2K 3.5K 7K
三、特性
    TS9700系列設備共用技術指標：
  • 支持VLAN、MPSL、IP、TCP/UDP和IP隧道等報文識別
  • 支持同源同宿負載均衡分流聚合組共64組，包括源目MAC、源目IP等六種組合
  • 故障端口自恢復（支持故障端口自動移出輸出組，端口恢復后自動加入）
  • 支持規則與輸入端口或聚合組綁定
  • 支持報文輸出標簽攜帶（可攜帶規則ID、輸入輸出接口信息、設備ID等）
  • 支持Netflow報文采樣輸出，最高采樣率1:1
  • 支持用戶接入方式與權限控制（支持Radius認證、用戶IP訪問控制列表，用戶執行權限控制）
  • 支持遠程RCP規則配置查詢接口
  • 支持串口、Telnet、SSH、SNMP和Syslog配置管理方式
  • 支持遠程FTP、TFTP、SCP等下載鏡像導入升級，升級時系統配置不覆蓋
  • 包括1個RJ45管理口（10/100M/1000M自適應）和1個RJ45 COM口
